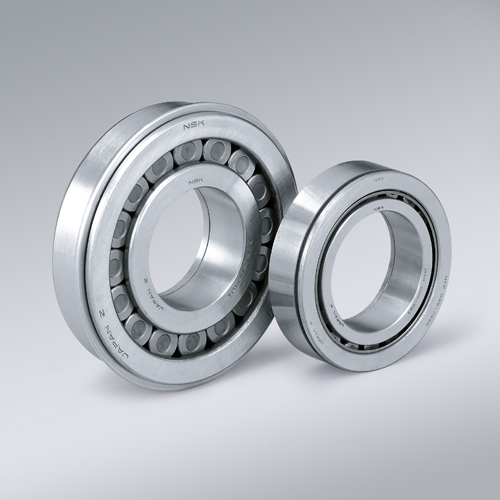

圓柱滾子與滾道為線接觸的軸承。 負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。
根據套圈有無檔邊，分有NU、NJ、NUP、N、NF等單列軸承，及NNU、NN型雙列軸承。
該軸承內圈、外圈可分離的結構。
內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。
在內圈或外圈的某一側有雙擋邊， 另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。
雙列的圓柱滾子軸承，對徑向負荷剛性高，主要用于機床主軸。
一般使用鋼板沖壓保持架，或銅合金車制保持架。但也有一部分使用聚酰胺成形保持架。
根據圓柱滾子軸承套圈擋邊的有無，分以下各種形狀。
NU型、N型、NNU型及NN型適用于自由側軸承。NJ型、NF型，可以承受一定程度的一個方向的軸向載荷，NH型及NUP型作為固定側軸承使用。
NH型圓柱滾子軸承是由NJ型圓柱滾子軸承和L形擋邊圈組裝而成的。 NUP型軸承在安裝時請將擋圈的刻字側朝外。
根據套圈有無檔邊，分有NU、NJ、NUP、N、NF等單列軸承，及NNU、NN型雙列軸承。
該軸承內圈、外圈可分離的結構。
內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。
在內圈或外圈的某一側有雙擋邊， 另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。
雙列的圓柱滾子軸承，對徑向負荷剛性高，主要用于機床主軸。
一般使用鋼板沖壓保持架，或銅合金車制保持架。但也有一部分使用聚酰胺成形保持架。
根據圓柱滾子軸承套圈擋邊的有無，分以下各種形狀。
NU型、N型、NNU型及NN型適用于自由側軸承。NJ型、NF型，可以承受一定程度的一個方向的軸向載荷，NH型及NUP型作為固定側軸承使用。NH型圓柱滾子軸承是由NJ型圓柱滾子軸承和L形擋邊圈組裝而成的。 NUP型軸承在安裝時請將擋圈的刻字側朝外。

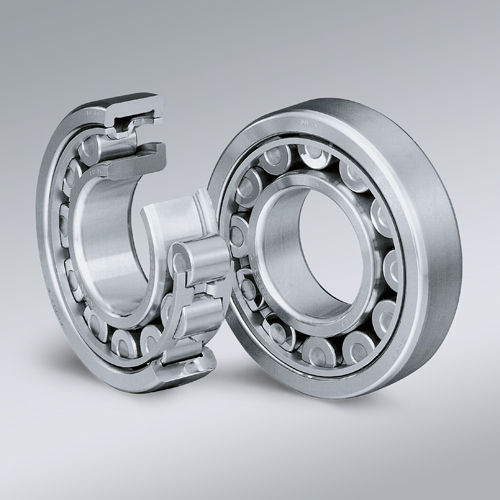

圓柱滾子軸承(沖壓保持架)
備有大載荷容量EW系列產品。
圓柱滾子軸承(切制保持架)
備有高載荷容量EM系列產品。
圓柱滾子軸承(聚酰胺成形保持架)
帶聚酰胺成形保持架（ET型），在-40～120℃的溫度范圍內可連續使用。但是，若要在齒輪油、難燃性工作油、酯類合成油環境的100℃以上高溫下使用時，請事先向NSK咨詢。
滿裝滾子型圓柱滾子軸承
滿裝滾子型圓柱滾子軸承沒有保持架，可裝配最大數量的滾子，因此，載荷容量非常大。但正因為是滿裝滾子型，與帶保持架的軸承相比，在高速性能方面較差。
開放型單列及雙列軸承，主要用于一般產業機械的低速高載荷領域，防塵蓋型雙列軸承，主要用于起重機鋼繩滑輪。

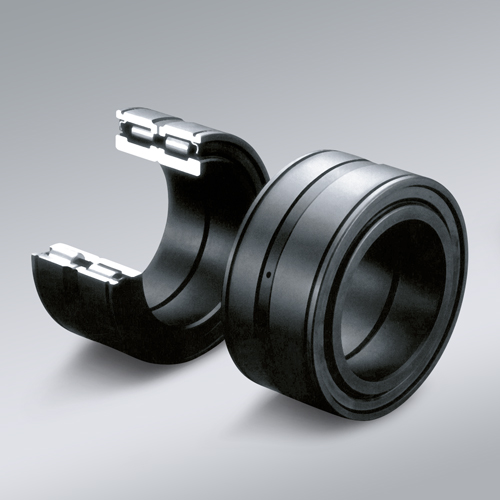

滑輪用圓柱滾子軸承
特點:
- 1. 密封性：
- 由于帶接觸式密封圈，防止異物、水等侵入的效果極佳。
- 2. 大載荷容量：
- 作為滑輪用軸承，具有大徑向載荷容量和推力載荷容量。
- 3. 耐蝕性：
- 通過磷酸鹽鍍膜處理，提高了防銹能力。
- 4. 潤滑脂補給型：
- 為密封型軸承，同時，可通過內圈設有加脂孔補給潤滑脂。
- 5. 減少了安裝零部件：
- 帶有外圈擋圈，密封性好，因此可減少軸承周圍的零部件數量，使滑輪整體結構的成本降低。
